 KLed

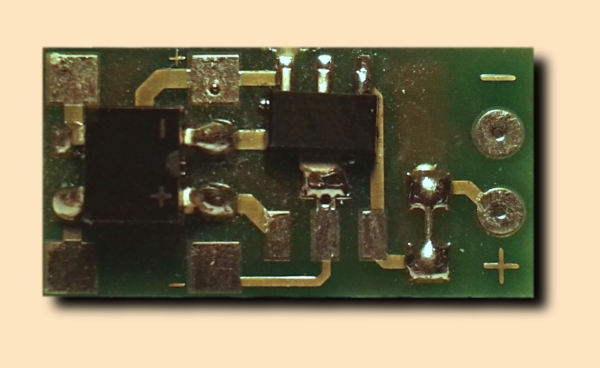

KLed è un microalimentatore per alimentare le strisce a LED usate per illuminare le carrozze passeggeri.
La tensione d'ingresso spazia tra 8 volt e 25 volt e può essere continua, PWM e digtale (DCC), la tensione in uscita è fissa a 8 volt.
KLed garantisce l'eliminazione di ogni forma di sfarfallio dell'illuminazione grazie ad un condensatore tampone di piccole dimensioni (si può nascondere facilmente nelle ritirate) ma di grande capacità che permette di compensare le microinterruzioni di corrente causate dal non perfetto contatto elettrico tra ruote e rotaie. Questa caratteristica permette di usare solo due ruote per rotaia per captare l'alimentazione e rende superflue le complesse prese di corrente su tutte e 4 le ruote di ogni carrello.
Nel DCC il KLed da il meglio di sè garantendo un'illuminazione costante anche se la tensione sulle rotaie subisce delle fluttuazioni per eventuali picchi di assorbimento.
Le dimensioni di questo microalimentatore sono estremamente piccole in proporzione alla corrente che può erogare, infatti, a fronte di una corrente erogata di 0,5 A, KLed è grande 1 cm x 2 cm e spesso 3 mm
KLed sfrutta al meglio le superfici del suo cs per dissipare il piccolo calore generato, infatti il cs è progettato per creare un dissipatore sul lato senza componenti, questo fa si che KLed, collegato ad una striscia di led da 30 cm (18 led), rimanga praticamente freddo anche dopo parecchie ore di funzonamento!
Altro vantaggio del KLed è che essendo molto sottile può essere nascosto senza problemi sotto il tetto delle carrozze, dentro le ritirate o addirittura nei vestiboli.

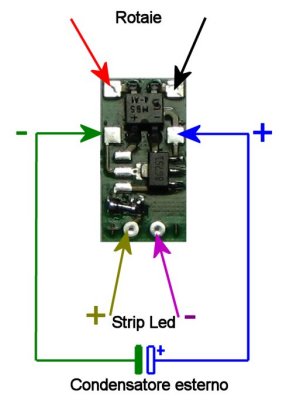

I collegamenti sono elementari:

SONO DISPONIBILI:

- KLed con CS spesso 1,6 mm op 0,8 mm CON COMPONENTI MONTATI

- STRISCE LED lunghezza 30 cm (18 led)
  bianco freddo op bianco caldo

- Lamelle elastiche in bronzo


OPPURE...


KIT KLED

k001

Il KIT-KLED offre un sitema economico e di facile installazione per illuminare le carrozze e ogni mezzo che necessita di una illuminazione interna.

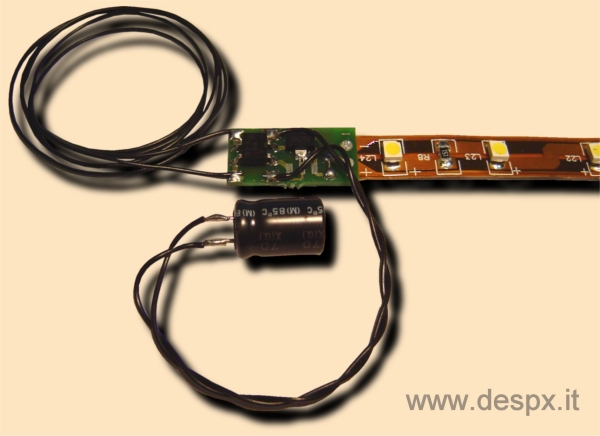

Il KIT-KLED comprende:

- 1 KLED saldato a 25 cm di strip LED (Bianco Caldo op Bianco Freddo op Blu notturno)

- Cavi di collegamento già saldati

- 1 Condensatore da 330 uF 25V già cablato

- 2 lamelle prendicorrente in rame-berillio


INSTALLAZIONE su modello Roco

L'installazione del KIT-KLED è molto semplice e non secessita obbligatoriamente di saldature basta seguire i 7 step qui sotto:

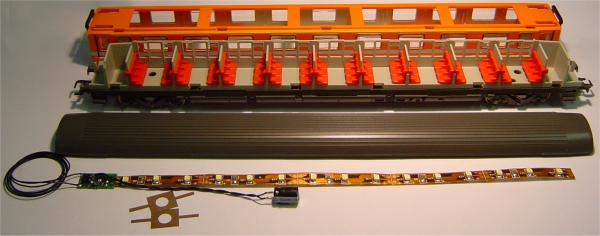

STEP1 preparazione del materialeo:
step01

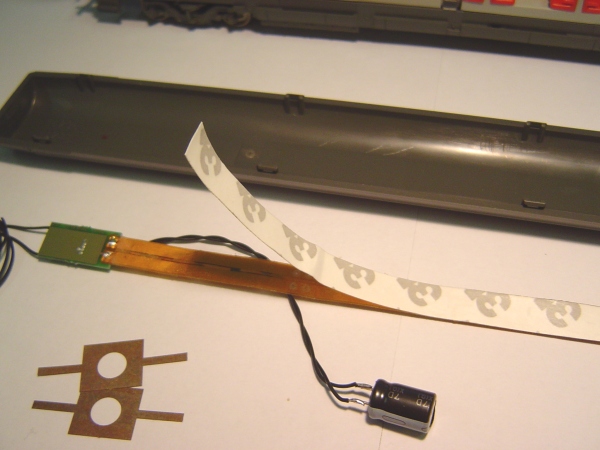

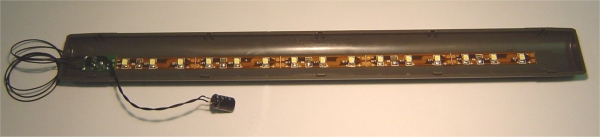

STEP2 incollaggio di KLED+Strip LED

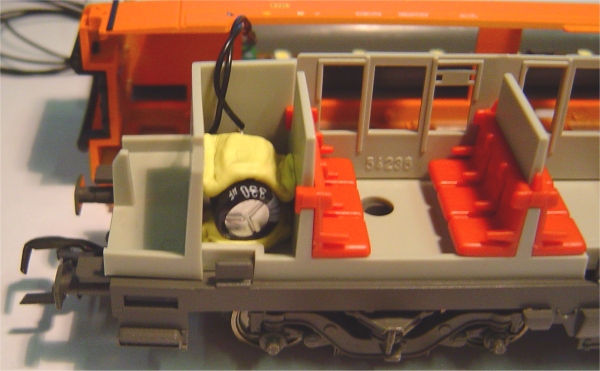

STEP3 posizionamento del condensatore nella ritirataimg5

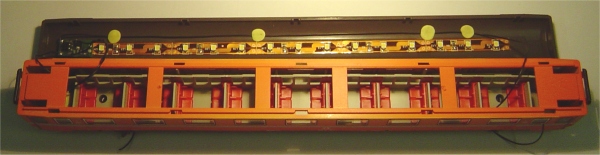

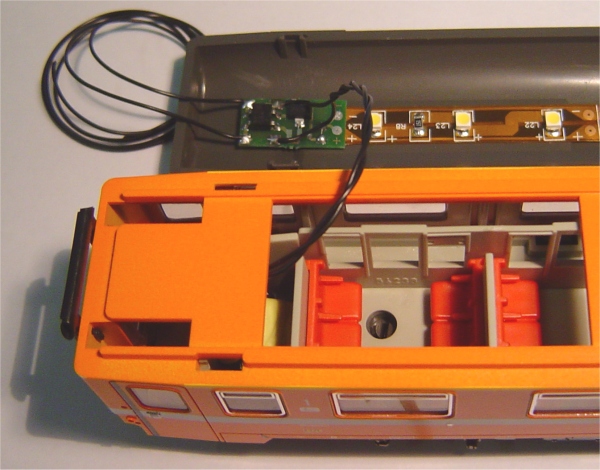

STEP4 inserimento dei fili di alimentazioneimg7

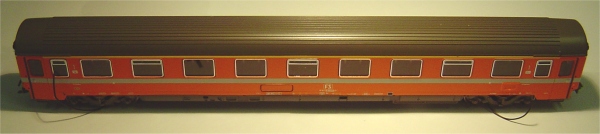

STEP5 riassemblaggio della carrozzaimg8

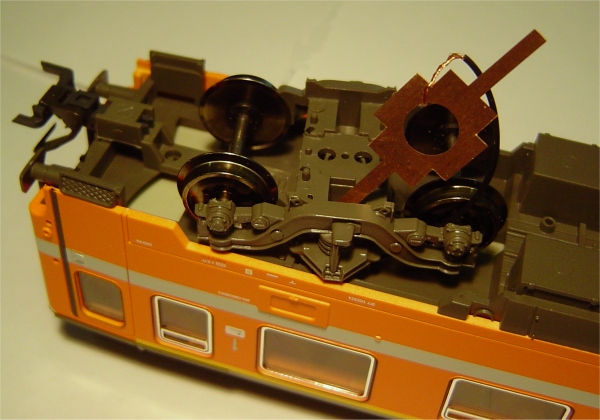

STEP6 collegamento dei fili di alimentazione alle lamelle prendi corrente dei carrelliimg9

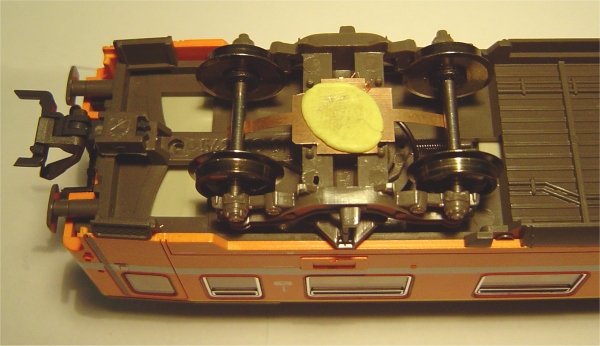

STEP7 fissaggio delle lamelle al carrelloimg10

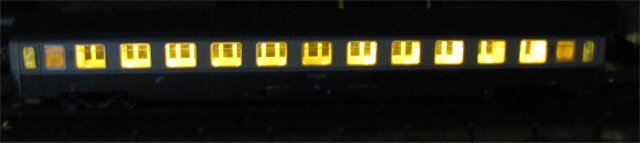

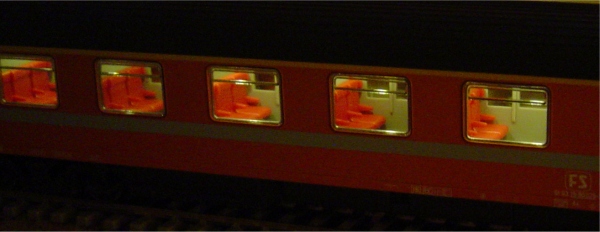

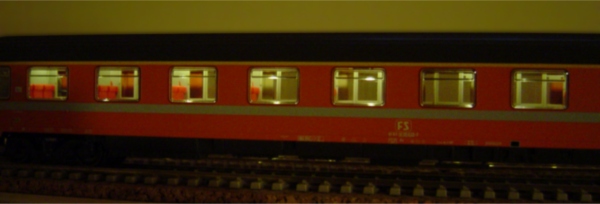

Il risultato finale!img11

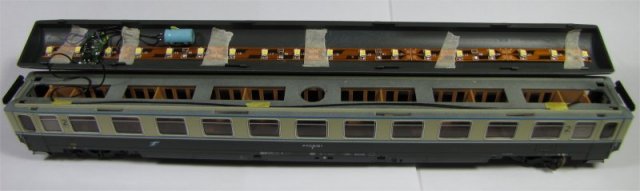

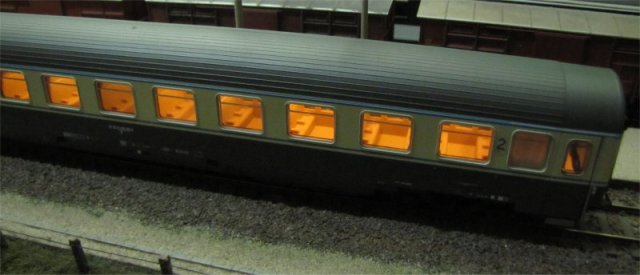

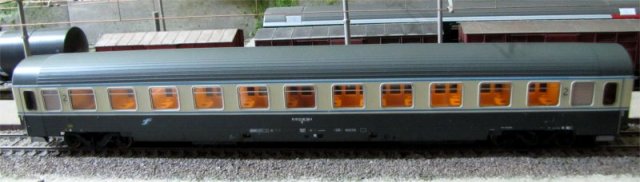

Altro esempio di installazione su modello  LIMA
