Database decoder

ATTENZIONE! ATTENZIONE! ATTENZIONE! ATTENZIONE! ATTENZIONE!

I COLLEGAMENTI INDICATI QUI SOTTO SONO EMPIRICI E NON VERIFICATI SE NON INDICATO ESPLICITAMENTE ACCANTO AL CODICE DEL DECODER PERTANTO CONSIGLIO DI USARE CAUTELA MISURANDO CON UN TESTER LA POLARITA' TRA IL FILO BLU (O IL PUNTO SEGNATO IN BLU) ED IL PUNTO DI MASSA INDICATO SI DEVONO LEGGERE TRA I 14 ED I 18 VOLT CONTINUI, IN CASO DI DUBBIO USARE SU ENTRAMBI I CAPI DEL CONDENSATORE UNA RESISTENZA DA 47 ohm PER EVITARE DURANTE LA PROVA CHE SI DANNEGGI IL DECODER E RIMUOVERE LE RESISTENZE SOLO SE SI E' CERTI CHE TUTTO FUNZIONI (NON DEVONO SCALDARSI NE LE RESISTENZE NE IL CONDESATORE).

ATTENZIONE! ATTENZIONE! ATTENZIONE! ATTENZIONE! ATTENZIONE!





IN CASO DI SUCCESSO VI PREGO DI INDICARMI QUALE COLLEGAMENTO POTER CERTIFICARE INDICANDOMI IL CODICE DEL DECODER.



In rosa la massa in blu il positivo



SE NON VIENE EVIDENZIATO IL BLU USARE IL FILO BLU DEL DECODER

A

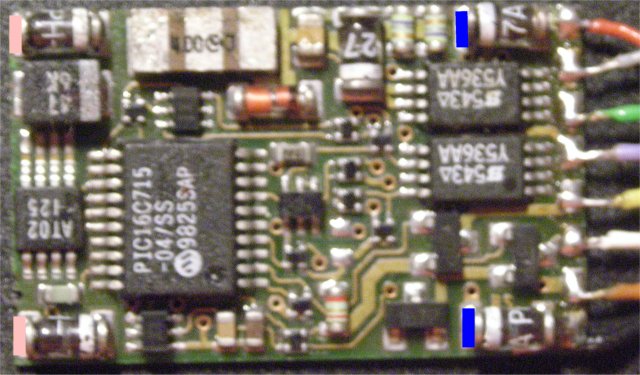

ARNOLD 81200 COLLAUDATO E CERTIFICATO



B

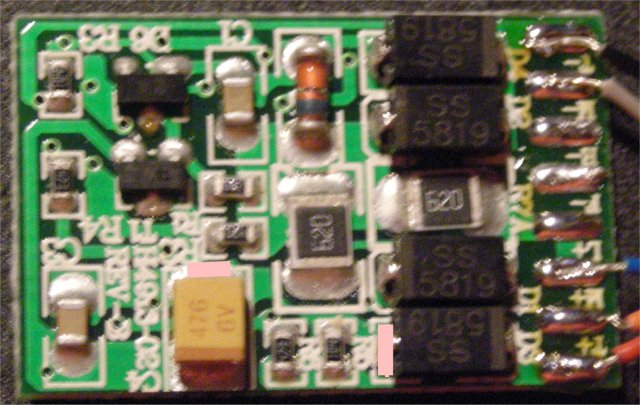

BACKMAN 44813 COLLAUDATO E CERTIFICATO



C

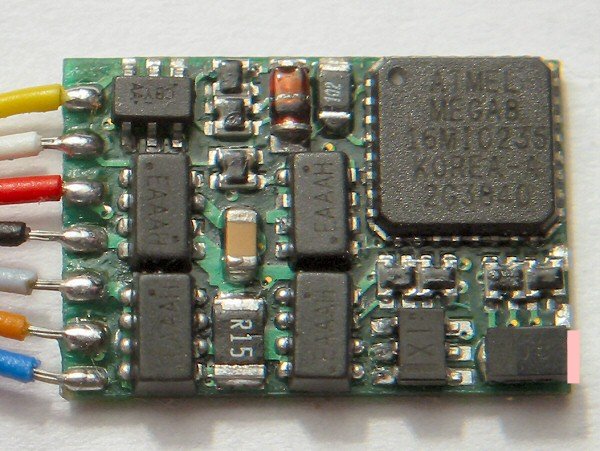

CT ELEKTRONIK DCX74F




E

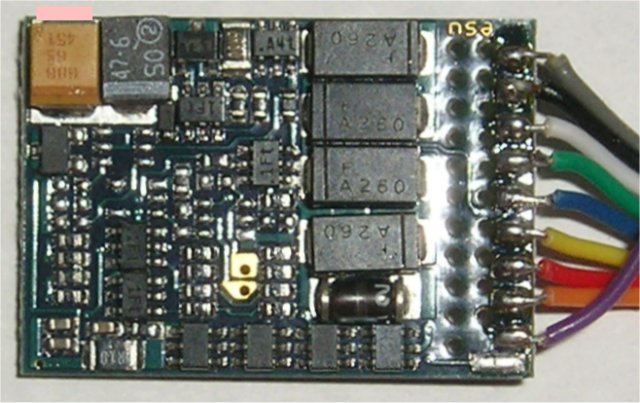

ESU LOCKPILOT V2

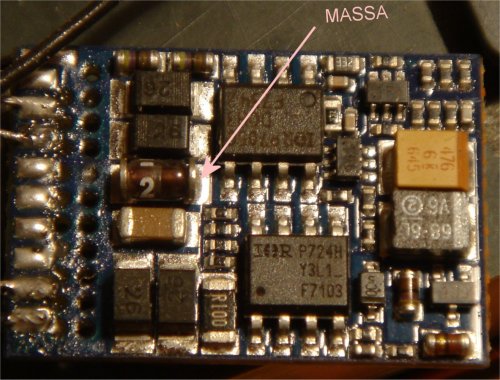

ESU LOCKPILOT 3 (collegamenti A)

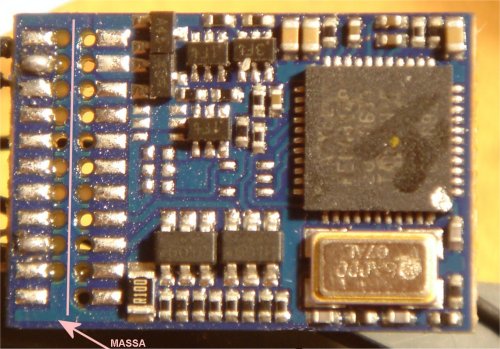

 (collegamenti B)

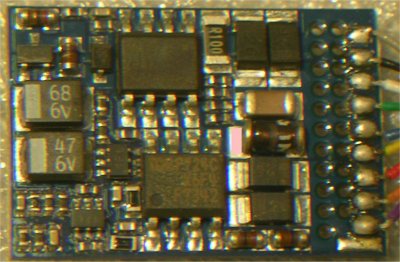

ESU 52610

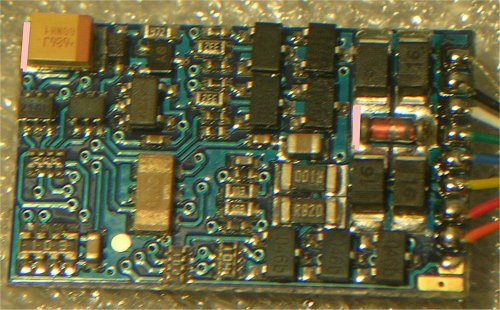

ESU 52690


H

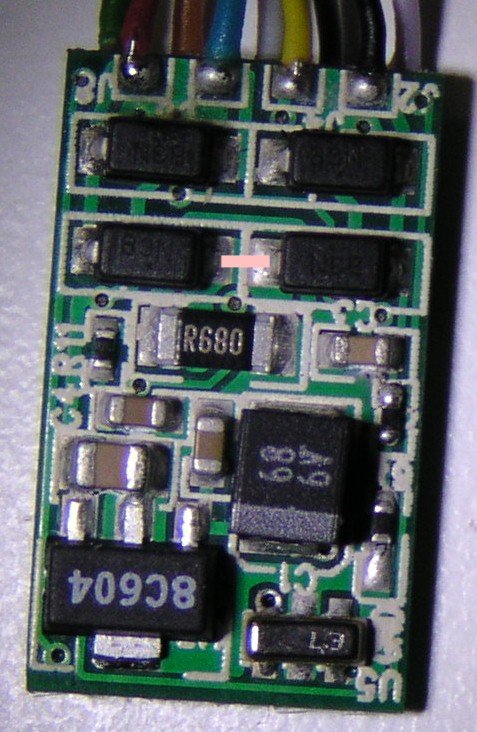

HORNBY R8215

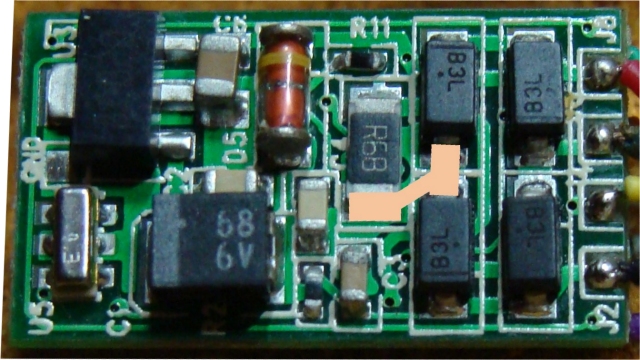

HORNBY nuovo decoder



L

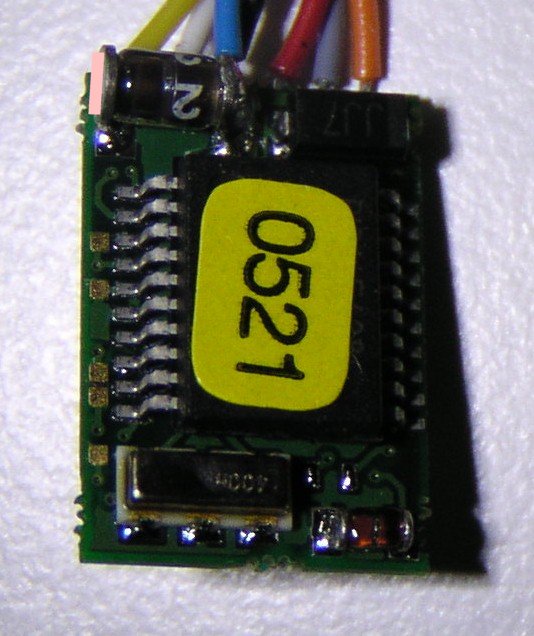

LENZ 0521

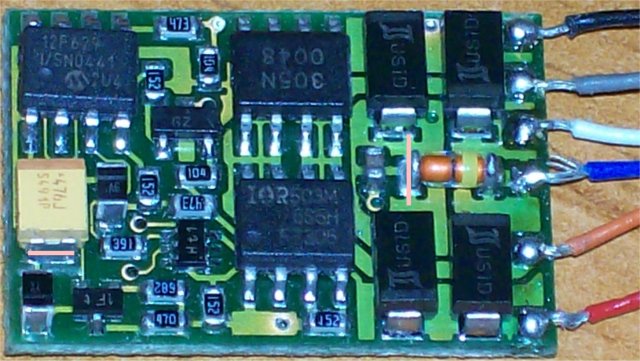

LENZ 1000

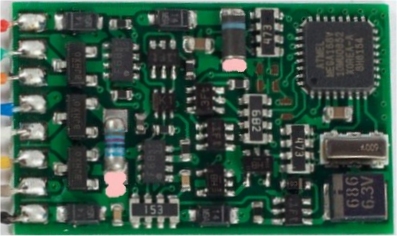

LENZ 10232-01

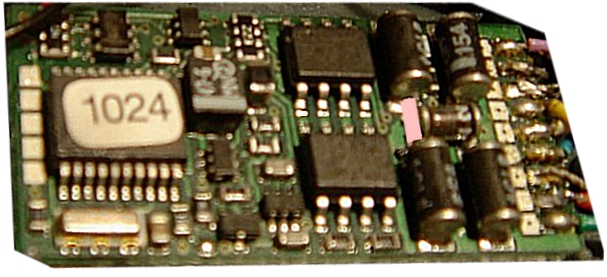

LENZ 1024 (lato A)

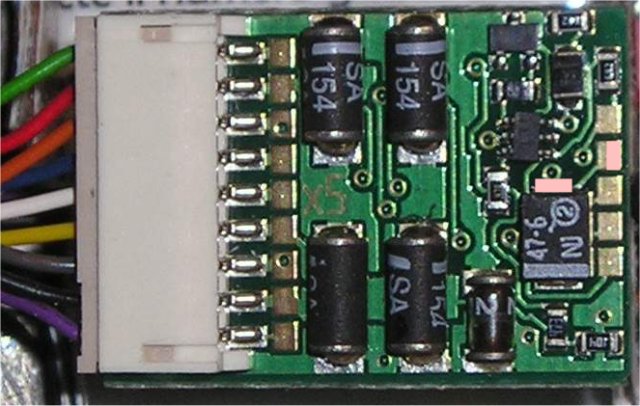

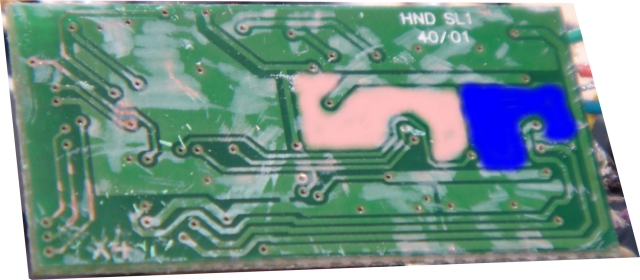

LENZ 1024 (lato B)

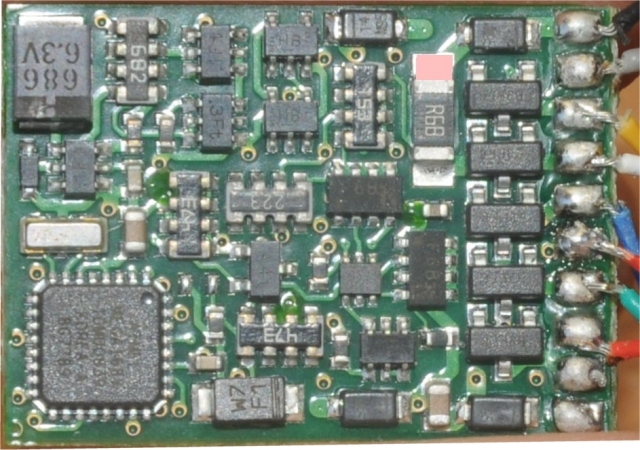

LENZ SILVER

LENZ SILVER 1024

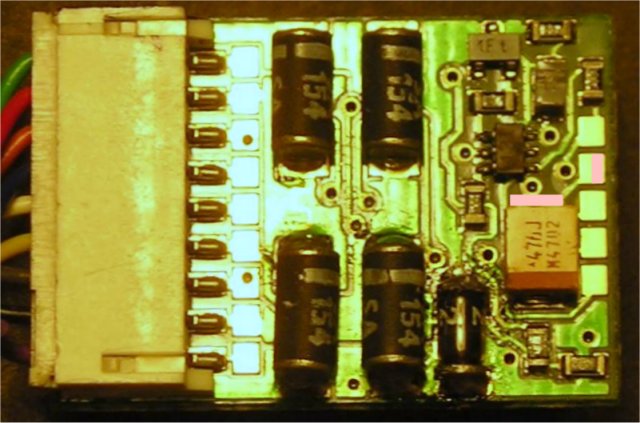

 LENZ SILVER 1025

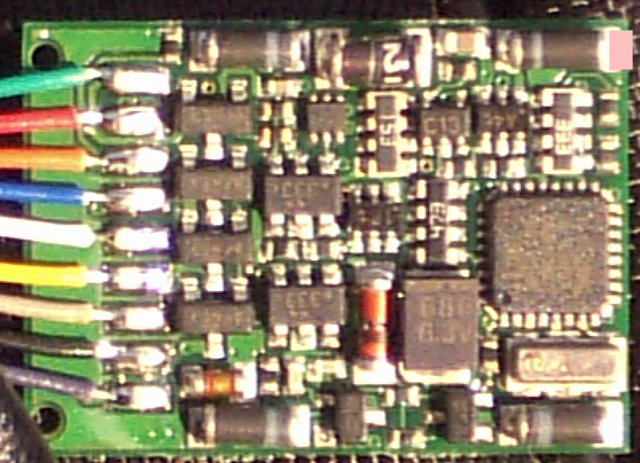

 LENZ SILVER 10331

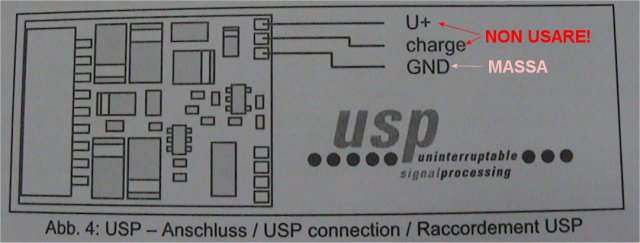

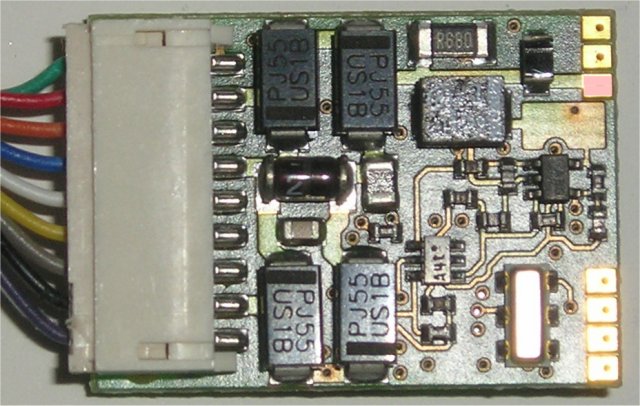

 LENZ GOLD 10433 CERTIFICATO DAL PRODUTTORE



N

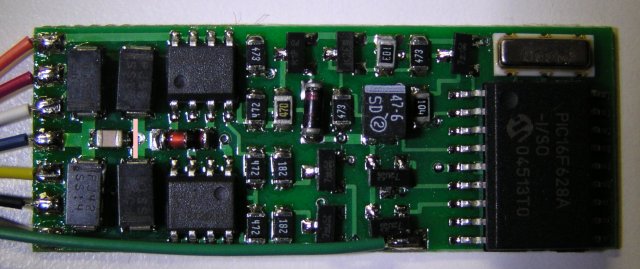

NCE D13SR

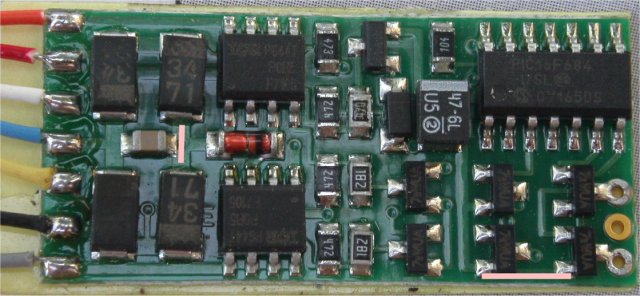

NCE D13SR versione nuova COLLAUDATO E CERTIFICATO

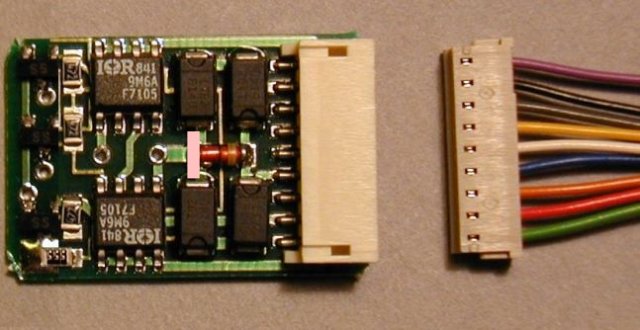

NCE D15SR




T

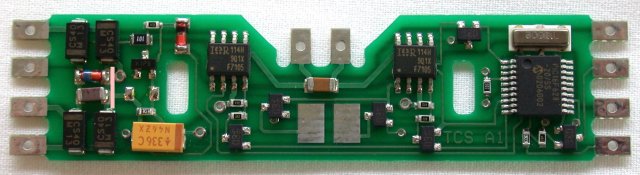

TCS A1

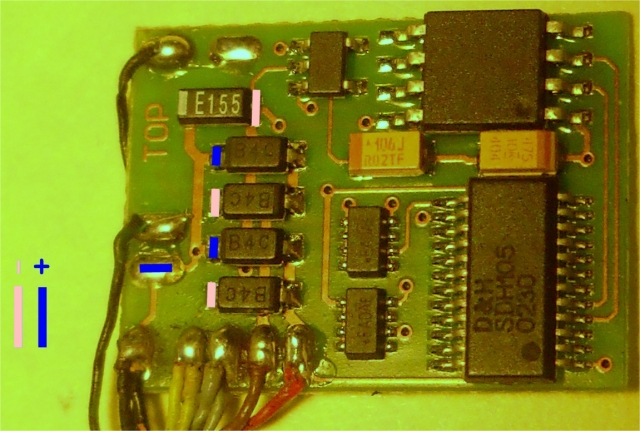

TRIX D&H (Doehler & Haass)



U

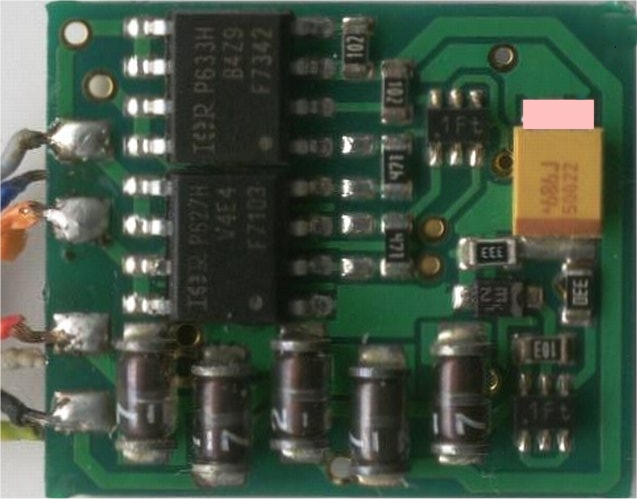

Uhlenbrock_74_420


Z

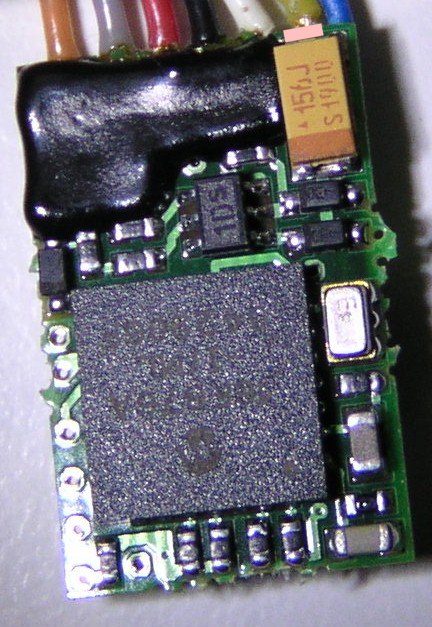

ZIMO MX62

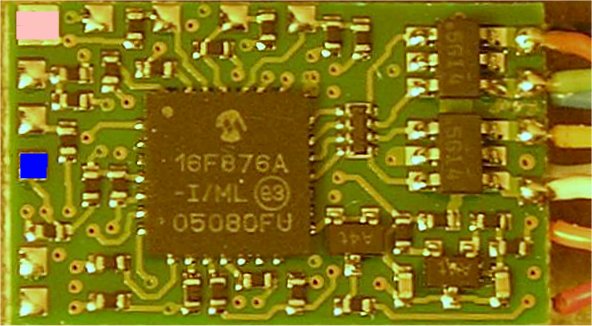

ZIMO MX63 CERTIFICATO DAL PRODUTTORE
Il produttore consiglia di usare al posto del punto blu il filo blu.

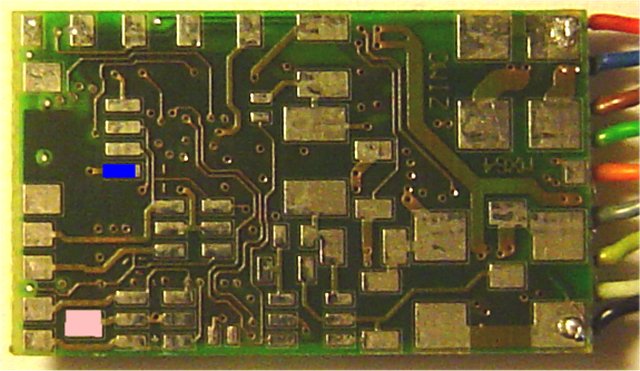

ZIMO MX64 CERTIFICATO DAL PRODUTTORE
Il produttore consiglia di usare al posto del punto blu il filo blu.
